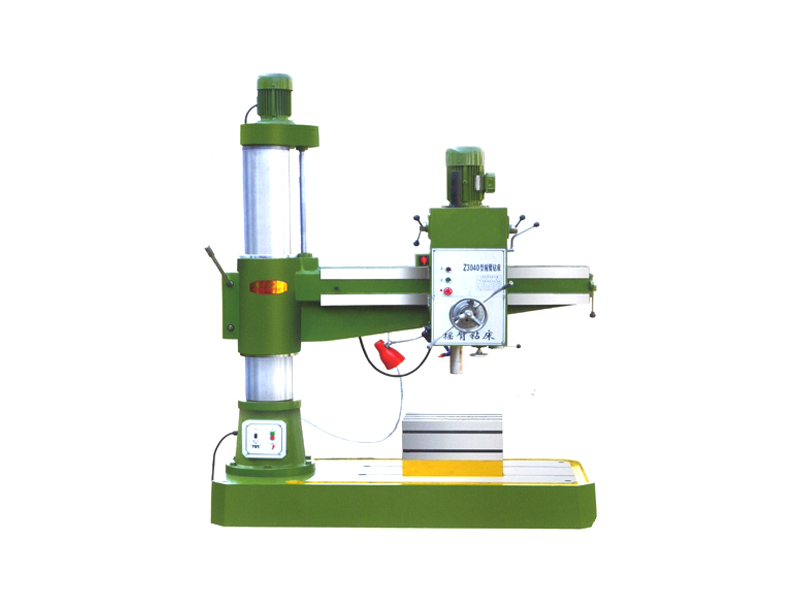

z3040×13系列搖臂鉆床是我公司自主研發制造的搖臂鉆床，具有國家多項發明專利！z3040×13系列搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。具有自動升降、自動進刀、機械鎖緊、機械變速、機械電氣雙重保險等優點。
主要參數：

主要技術參數	Z3040*13（單立柱）
大鉆孔直徑	鑄鐵40 鋼件32
主軸中心至立柱母線距離	1300~360
主軸箱水平移動距離	950
主軸端面至底座工作面距離	1050~260
主軸行程	220（大可改成280）
主軸圓錐孔	莫氏4號
主軸轉速(6級) r/min	75、135、240、350、590、1100
主軸進給量3級n	0.10 0.16 0.25
搖臂回轉角度°	360
主電機功率	2.2
升降電機功率	1.1
機床重量	1500
主機外形尺寸(長×寬×高)mm	1800×810×2200

搖臂鉆床優勢：
1.齒輪箱自動供油系統：搖臂鉆的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑，實踐證明這個方式?jīng)]有辦法把油甩到上面，上面的齒輪傳統方式都是干磨。客戶使用幾個月后發現噪音大，一年至兩年后要換上面的齒輪。
2.高地機床搖臂鉆采取潤滑自軸承進入，充分的潤滑軸承，自軸承下來后到齒輪，只要勤換油，不要蠻操作，軸承、齒輪沒有壞的理由。

3.高地機床在高效節能方面開發了節能高效電機，采用臺灣炮塔銑電機原理。把轉子高度降低，把粗度加大，增加電機的扭力，減小電機的功率，實驗證明，現在公司使用的電機比傳統電機每小時節能2度電。節能電機每天按照12小時計算，12*2=24度，每天24度*365天=8760度，兩年省下一臺設備款。
4.立柱安全鎖緊，傳統一般都是立柱鎖緊 不帶安全裝置，裝此設置要多2個交流接觸器。高地鉆床產品帶安全自動保護裝置，在人工忘記松開鎖緊的情況下，它可以自動斷電防止搖臂升降式拉傷立柱，把升降絲母滑絲。
5.主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
6.超音頻淬火齒輪：耐磨、硬度高，淬火是要按照操作規程做的。不是用火燒燒就可以的，淬火、磨齒的工藝不要只是說，噪音是檢測齒輪質量的大概。磨齒的噪音小，無雜音。反之噪音分貝在100分貝以上。全部齒輪使用數控蝸桿磨精度磨齒。
7.絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火、熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。絲母采用銅絲母。價格是傳統絲杠的3倍。
8.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證產品出廠的絕對合格。
